Armaturenbrett-Konsole einbauen: Anleitung mit Fotos

Nutzung nur im Stand bei ausgeschaltetem Motor (§23 StVO) – gilt für die Videowiedergabe auf dem Display.

Wer eine armaturenbrett konsole einbauen möchte, steht oft vor der Frage: Wie gelingt die Nachrüstung ohne großen Aufwand? Wenn Ihr Fahrzeug über kein passendes Display verfügt oder das Original-Radio nicht getauscht werden kann, ist eine Armaturenbrett-Konsole die ideale Lösung. Sie stellen ein eigenständiges Touch-Display auf das Armaturenbrett, um CarPlay kabellos zu nutzen, ohne die Innenraumverkleidung zu zerlegen.

Eine CarPlay Armaturenbrett-Konsole ist damit das Gegenstück zum Radiotausch. Wie sich the drei gängigen Lösungen unterscheiden, zeigt die Übersicht:

Preise: Carlinkit-Shop (Stand 10/2026), netzwelt.de (05/2025), Händlerangaben (10/2026), hifitest.de; Werkstatt für einen Radiotausch zusätzlich ca. 30–150 € laut motor.com.de.

Konsole, 1-DIN oder Doppel-DIN? Hat Ihr Auto einen genormten Doppel-DIN-Schacht und soll alles fest verbaut aussehen, lohnt der Radiotausch. Steuert das Werksradio Klima, Fahrzeugmenüs oder Lenkradtasten, oder wollen Sie nichts zerlegen, ist die Konsole die stressfreie Wahl.

Der Einbau in sechs Schritten:

1. Position prüfen (Sicht und Airbag)
2. Halterung befestigen
3. Strom anschließen
4. Ton übertragen (AUX oder FM)
5. Kabel verlegen
6. Erstinbetriebnahme mit dem iPhone

1. Position wählen: Sicht und Airbag beachten

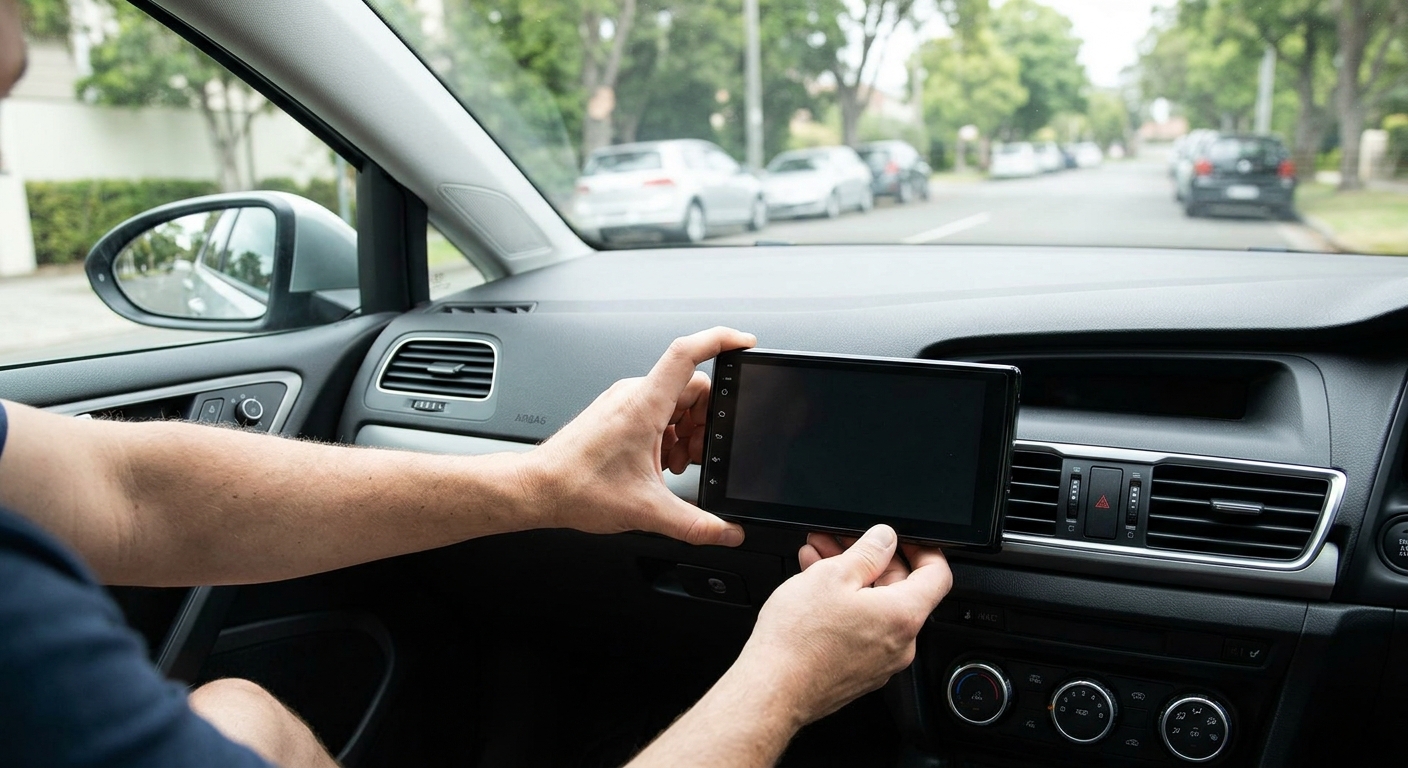

Bevor Sie die Armaturenbrett-Konsole einbauen, setzen Sie sich in Ihrer normalen Sitzposition hinters Steuer und halten das Display probeweise an die geplante Stelle. Zwei Fragen entscheiden:

• Sehen Sie die Straße noch frei? §23 Abs. 1 StVO verlangt, dass Ihre Sicht nicht durch Geräte beeinträchtigt wird. Prüfen Sie den Blick nach vorne, auf die Ampel beim Halten an der Haltelinie und nach rechts in Kurven.
• Liegt darunter ein Airbag? Abdeckungen mit der Aufschrift „AIRBAG“ oder „SRS“ sind Austrittszonen. Dort gehört weder Halterung noch Display hin. Wo genau die Beifahrer-Airbags sitzen, steht in der Betriebsanleitung Ihres Fahrzeugs.

Bewährt hat sich die Mitte des Armaturenbretts, so tief wie möglich – nah am Blickfeld, aber unterhalb der Sichtlinie. An der Windschutzscheibe gilt dasselbe: möglichst weit unten, nicht im Wischfeld direkt vor dem Fahrer.

Praxis-Tipp: Das Display sollte mit einer kurzen Blickzuwendung ablesbar sein. Genau das erlaubt §23 Abs. 1a StVO: Bedienung nur, wenn das Gerät nicht in der Hand gehalten wird und ein kurzer, der Verkehrslage angepasster Blick genügt. Ziele also vor der Fahrt eingeben.

2. Befestigung: Saugnapf, Klebepad oder Bügel

Welche Befestigung passt, hängt von der Oberfläche ab:

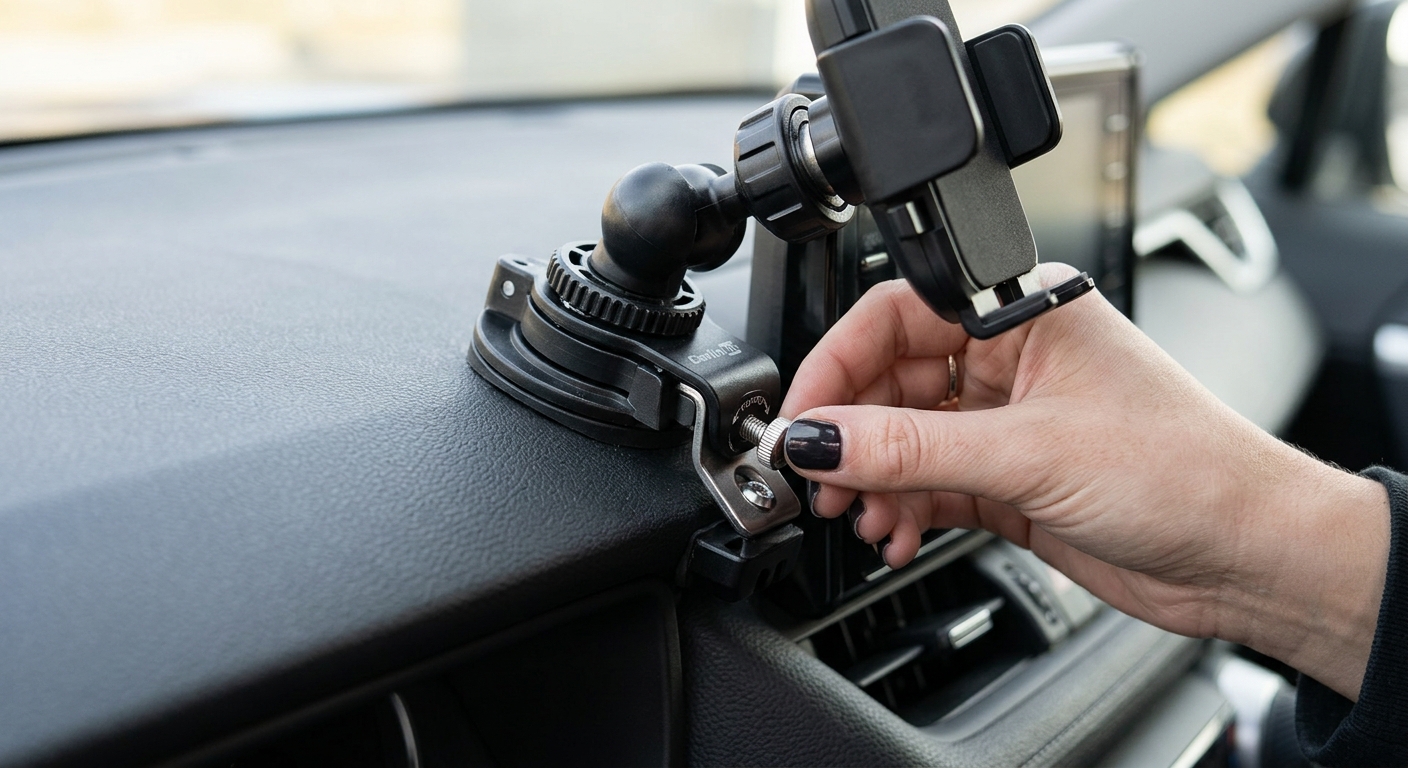

Die Carlinkit-Konsolen werden laut Produktseite mit einem Montagearm mit Einstellklammern und Schrauben auf dem Armaturenbrett oder an der Windschutzscheibe befestigt. Ob zusätzlich ein Saugnapf oder Klebepad beiliegt, prüfen Sie im Lieferumfang.

So hält die Befestigung dauerhaft:

• Fläche entfetten, z. B. mit Glasreiniger oder Isopropanol, Cockpitspray-Reste vorher entfernen.
• Klebepads aushärten lassen, bevor das Display daraufkommt – die Wartezeit steht auf der Packung. Am besten nicht bei Frost verkleben.
• Rütteltest: Display einsetzen und kräftig antippen. Wackelt es schon im Stand, wackelt es auf Kopfsteinpflaster erst recht – Gelenk und Schrauben nachziehen.

3. Stromversorgung über 12V oder USB

Die Konsole braucht eine eigene Stromquelle. Üblich sind zwei Wege:

• 12-V-Steckdose (Zigarettenanzünder): Die stabilste Lösung. Viele Steckdosen sind nur bei eingeschalteter Zündung aktiv – praktisch, weil sich das Display dann automatisch mit dem Auto ein- und ausschaltet.
• USB-Buchse im Auto: Ältere USB-Ports liefern oft zu wenig Strom. Typische Folgen: Das Display startet neu, sobald der Motor anspringt, oder bleibt dunkel.

Welcher Stecker am Stromkabel der Carlinkit-Konsolen sitzt (12-V-Stecker oder USB), steht im Lieferumfang. Bleibt die Steckdose auch bei abgezogenem Schlüssel aktiv, ziehen Sie den Stecker bei längerer Standzeit ab, damit die Batterie geschont wird.

4. Ton übertragen: FM-Sender einstellen

Das 7"-Modell hat laut Datenblatt einen eingebauten 3-W-Lautsprecher. Für Musik und Navigation über die Autolautsprecher gibt es zwei Wege:

Weg 1 – AUX-Kabel (beste Qualität). Hat Ihr Radio einen 3,5-mm-AUX-Eingang, nehmen Sie diesen. Radio auf „AUX“ stellen, fertig. Hören Sie ein Brummen, das mit der Motordrehzahl lauter und höher wird, ist das eine Masseschleife. Ein Entstörfilter für die AUX-Leitung kostet rund 9 € und löst das meist.

Weg 2 – FM-Sender (für Radios ohne AUX). Die Konsole sendet auf einer UKW-Frequenz, die Sie am Radio einstellen:

1. Am Autoradio manuell durch das UKW-Band blättern und eine Frequenz suchen, auf der nur Rauschen kommt – auch kein leiser Sender im Hintergrund.
2. Dieselbe Frequenz im Display in den FM-Einstellungen wählen.
3. Lautstärke am Display hoch, am Radio moderat einstellen – so bleibt das Grundrauschen leise.

Wichtig für Deutschland: Das 7"-Modell lässt sich laut Datenblatt zwischen 78,5 und 108 MHz einstellen, Ihr Radio empfängt UKW aber erst ab 87,5 MHz. Wählen Sie also immer eine freie Frequenz zwischen 87,5 und 108 MHz. Beim 10"-Modell ist auf der Produktseite nur AUX genannt; ob es auch einen FM-Sender hat, klären Sie vor dem Kauf.

Auf Langstrecken wechseln regionale Sender: Fängt es plötzlich an zu rauschen, liegt auf Ihrer Frequenz ein neuer Sender. Einfach neu suchen.

5. Kabelmanagement

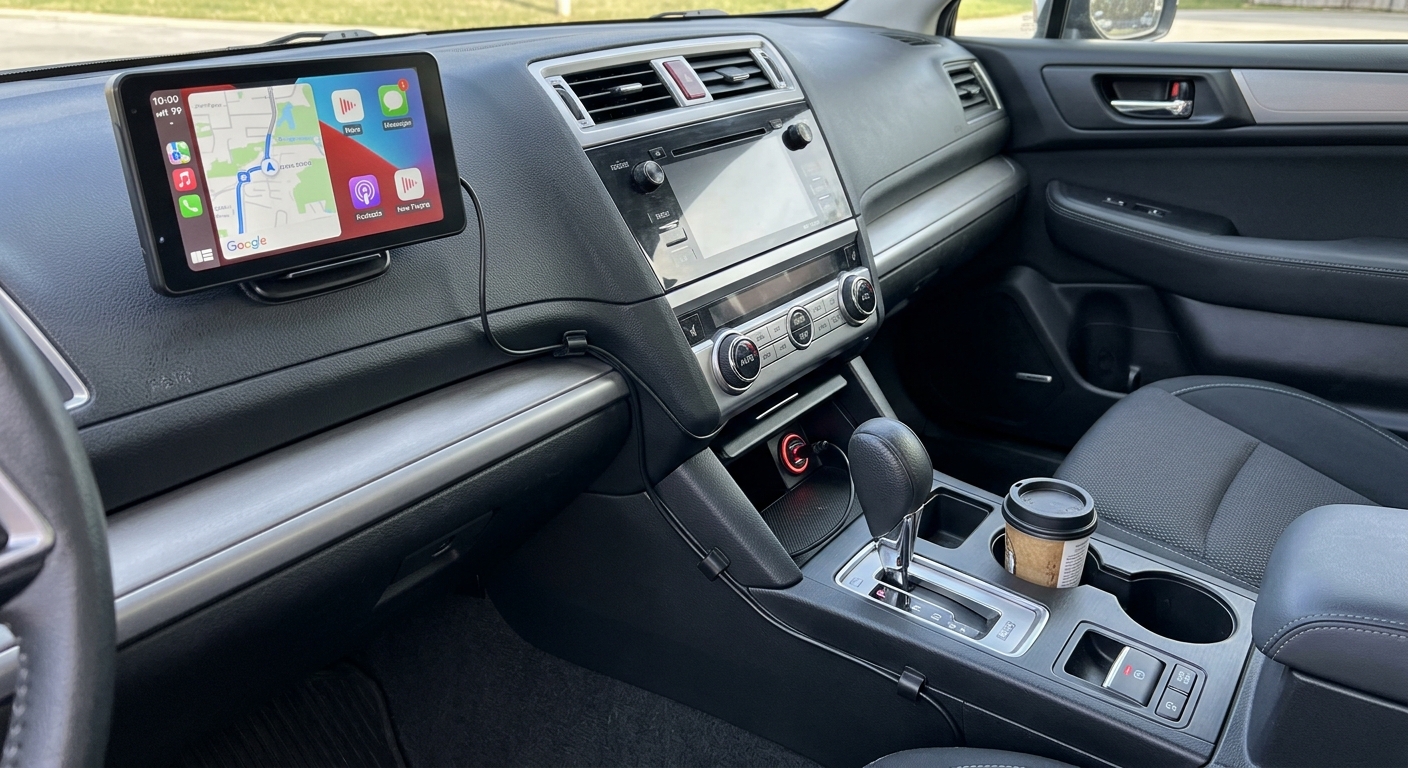

Ein quer durchs Cockpit laufendes Stromkabel ist in Tests ein häufiger Kritikpunkt an nachgerüsteten Displays. Mit wenigen Handgriffen verschwindet es fast komplett:

• Den kürzesten Weg nach unten nehmen: vom Display an der Mittelkonsole entlang zur Steckdose.
• Selbstklebende Kabelclips in die Spaltmaße der Verkleidung setzen, das Kabel in die Fuge drücken.
• Nie über eine Airbag-Abdeckung führen, nicht um Lenkrad, Schalthebel oder Pedale wickeln.
• Überlänge mit einem Klettband bündeln und im Fußraum der Mittelkonsole verstauen.
• Rückfahrkamera nachrüsten (optional): Haben Sie eine Konsole mit Rückfahrkamera, kommt je nach Modell ein Kamerakabel nach hinten dazu. Wie Sie die Kamera anschließen und ob sich eine kabellose Lösung lohnt, lesen Sie im Ratgeber CarPlay Display mit Rückfahrkamera.

6. Erstinbetriebnahme

Jetzt der Funktionstest, im Stand und bei laufender Zündung:

1. Display einschalten und die Systemsprache einstellen.
2. iPhone verbinden: Bluetooth und WLAN am iPhone aktivieren, im Bluetooth-Menü das Display auswählen und koppeln. CarPlay startet danach kabellos.
3. Tontest: Musik abspielen, dann eine Navigationsansage. Kommt beides über die Autolautsprecher, passt AUX bzw. die FM-Frequenz.
4. Rückfahrkamera (falls vorhanden): Rückwärtsgang einlegen – das Bild sollte automatisch erscheinen.
5. Firmware prüfen: Neue Firmware kann Verbindungsprobleme beheben. Ein Update-Check lohnt sich nach dem ersten Einrichten. Läuft in Ihrem Auto ein Android-Autoradio oder Tablet, lesen Sie, wie man CarPlay auf einem Android-Autoradio verwendet.

Startet CarPlay nicht, hilft meist: Display-Eintrag in den Bluetooth-Einstellungen des iPhones löschen, Display neu starten und erneut koppeln.

Ihr nächster Schritt

Halten Sie das Display einmal probeweise an die Wunschposition, prüfen Sie Sicht und Airbag-Abdeckung und schauen Sie nach, ob Ihr Radio einen AUX-Eingang hat. Damit wissen Sie, welche Konsole und welcher Tonweg passt – und können die Armaturenbrett-Konsole einbauen, ohne ein einziges Teil der Verkleidung zu lösen.
