CarPlay Display mit Rückfahrkamera: kabellos oder Kabel?

Nutzung nur im Stand bei ausgeschaltetem Motor (§23 StVO) – das gilt für Videos und Filme auf dem Display.

Warum Display und Kamera zusammen kaufen

Wer ein Display nachrüstet, hat damit auch den Monitor für die Rückfahrkamera. Ein zweiter Bildschirm am Spiegel oder auf dem Armaturenbrett fällt weg, und das Kamerabild erscheint dort, wo Sie beim Rangieren ohnehin hinschauen.

Das 7"-Display von Carlinkit schaltet laut Produktseite automatisch auf das Kamerabild um, sobald der Rückwärtsgang eingelegt ist. Sie müssen also nichts antippen.

Mein Auto hat kein Display – was jetzt?

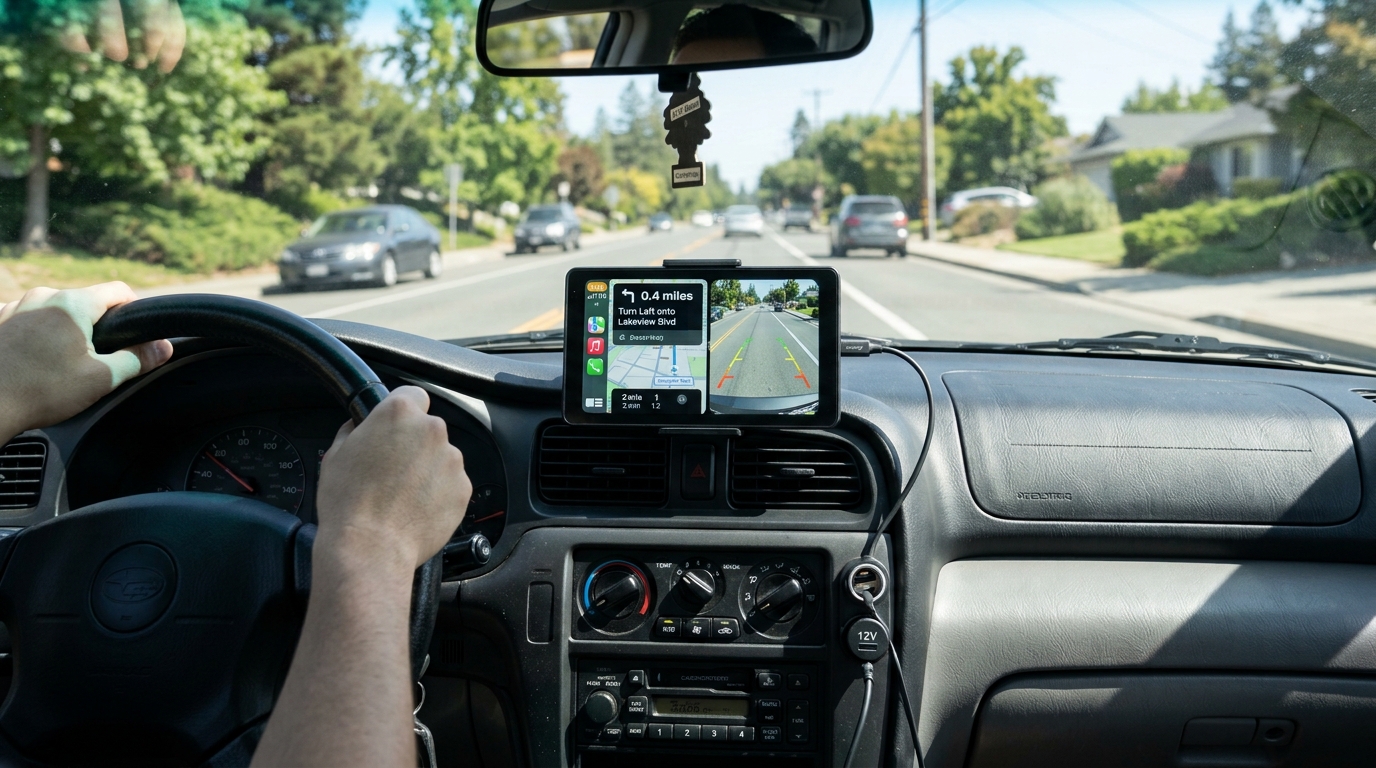

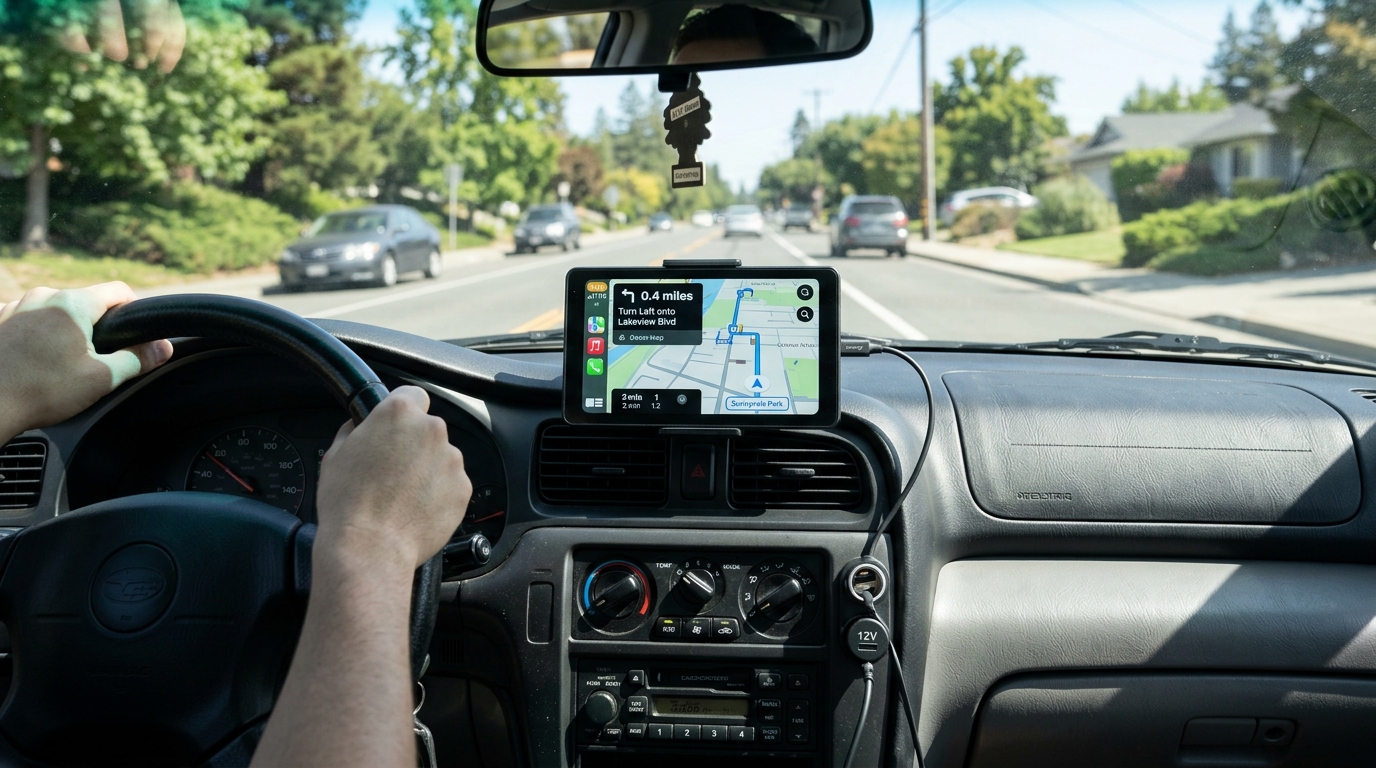

Genau für diesen Fall ist die CarPlay Armaturenbrett-Konsole gedacht: Das Display bringt Bildschirm, CarPlay-Verbindung und Rückfahrkamera mit. Das Originalradio bleibt drin, der Ton läuft über UKW oder AUX ins Auto.

Hat Ihr Auto bereits ein Werksdisplay mit kabelgebundenem CarPlay? Dann ist ein zusätzliches CarPlay Display mit Rückfahrkamera meist überflüssig – hier lohnt eher ein Blick auf Lösungen für den vorhandenen Bildschirm.

Rechtlich wichtig: §23 Abs. 1b StVO erlaubt ausdrücklich, einen Bildschirm zur Unterstützung des Rückwärtsfahrens oder Einparkens zu nutzen, solange sich das Fahrzeug nur mit Schrittgeschwindigkeit bewegt. Die sonst geltende Regel des „kurzen Blicks“ greift dann nicht. Videos bleiben trotzdem tabu, solange der Motor läuft – Start-Stopp zählt nicht als ausgeschaltet.

Kabellos vs. kabelgebunden: was die Verzögerung ausmacht

Zuerst ein häufiges Missverständnis: „Kabellos“ im Produktnamen bezieht sich oft nur auf CarPlay, also auf die Verbindung zwischen iPhone und Display. Das sagt noch nichts darüber, wie die Kamera angeschlossen ist.

Bei Rückfahrkameras gibt es drei Varianten:

Die meisten Funkkameras senden im 2,4-GHz-Band, das sich viele Geräte teilen. Die Folge können Bildaussetzer oder ein eingefrorenes Bild sein. Beim Rangieren gilt deshalb immer: zusätzlich über die Schulter schauen.

Praxisregel: Im promobil-Vergleich (2015) an einem Wohnmobil hatten alle vier getesteten Funksysteme gelegentlich Bildaussetzer. Für lange Fahrzeuge wie Wohnmobile, Transporter oder Gespanne ist das Kabel deshalb die sichere Wahl; bei einem kurzen Pkw ist die Funkstrecke deutlich kürzer.

CarPlay Display mit Rückfahrkamera: Modelle im Vergleich

Die Preise für 1-DIN und Doppel-DIN stammen aus unserer Kaufberatung zum Doppel-DIN Radio mit Apple CarPlay, die sich auf Herstellerangaben und hifitest.de stützt.

Konsole, 1-DIN oder Doppel-DIN?

• Konsole (tragbares Display): passt in nahezu jedes Auto, braucht keinen Umbau und zieht beim nächsten Autowechsel einfach mit um. Nachteil: Das Gerät steht sichtbar auf dem Armaturenbrett, das Stromkabel läuft durch das Cockpit.
• 1-DIN: sinnvoll, wenn Ihr Auto nur einen schmalen Radioschacht hat und Sie eine fest eingebaute Lösung wollen. Mehr dazu im Ratgeber zum 1-DIN Radio mit CarPlay.
• Doppel-DIN: die sauberste Optik, aber nur, wenn der Schacht doppelt hoch ist – und mit Blende, Adaptern und eventuell Lenkradinterface die teuerste Variante.

Sie haben schon ein Android-Radio verbaut? Dann reicht unter Umständen ein Dongle – so nutzen Sie CarPlay auf einem Android Autoradio.

Wie kommt der Ton ins Auto?

Ein tragbares Display ersetzt das Radio nicht, es schickt den Ton dorthin:

1. AUX-Kabel – die direkteste Verbindung, wenn Ihr Radio eine AUX-Buchse hat. Beide Carlinkit-Displays haben einen AUX-Ausgang.
2. FM-Transmitter – das Display sendet auf einer freien UKW-Frequenz, das Radio empfängt sie. Beim 7"-Modell ist der Bereich 78,5–108 MHz. Tipp: eine Frequenz wählen, auf der in Ihrer Region kein Sender liegt, sonst rauscht es.
3. Eingebauter Lautsprecher – beim 7"-Modell 3 W, für Navigationsansagen ausreichend, für Musik eher nicht.

Befestigung des Displays

Beide Displays werden mit einem verstellbaren Montagearm samt Klammern und Schrauben befestigt; das 10"-Modell lässt sich laut Hersteller am Armaturenbrett oder an der Windschutzscheibe anbringen, zerstörungsfrei. Achten Sie darauf, dass das Display weder Airbag-Austrittsflächen noch Ihr Sichtfeld auf die Straße verdeckt.

Montage der Kamera (Kennzeichenleuchte, Griffleiste)

Die meisten Rückfahrkameras werden am Kennzeichen montiert, und zwar möglichst mittig. Zwei Positionen sind verbreitet:

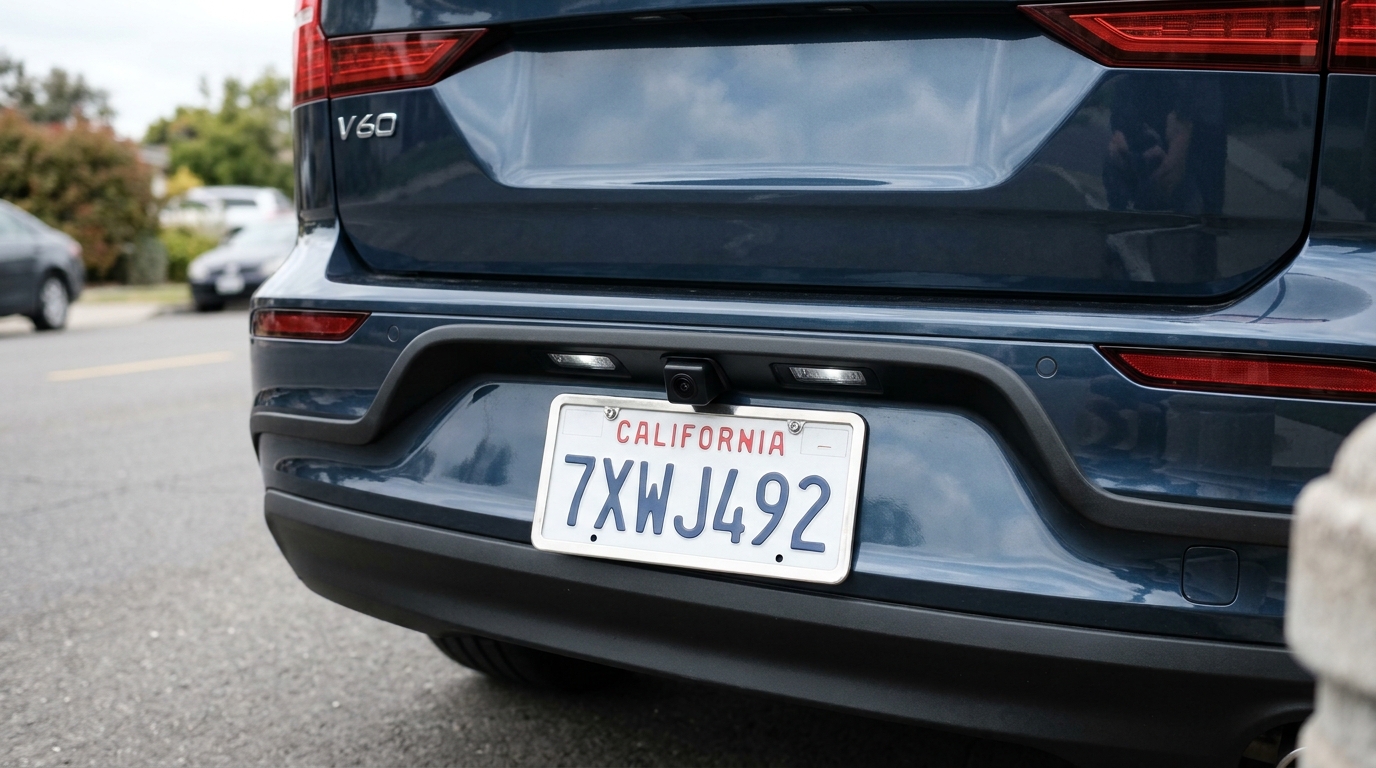

Kennzeichenleuchte

Die Kamera ersetzt eine der Kennzeichenleuchten oder wird daneben angebracht. Vorteil: Dort liegt bereits ein Kabel, und die Position ist mittig und tief. Nachteil: Die Kamera sieht tiefer und wird bei Regen und Schnee schneller schmutzig.

Griffleiste

Die Kamera sitzt in oder an der Griffleiste der Heckklappe. Vorteil: höherer Blickwinkel, geschützter vor Spritzwasser. Nachteil: Die Heckklappenverkleidung muss meistens ab.

Kabel ins Fahrzeug führen

Das Kabel läuft am besten durch die Gummitülle zwischen Heckklappe und Karosserie, in der bereits die Kabel für Heckscheibenwischer und Kennzeichenleuchte liegen. Den Weg über das Seitenfenster sollten Sie vermeiden – das Fenster schließt dann nicht mehr dicht.

Blickwinkel: Unter etwa 120° sieht man die Ecken der Stoßstange schlecht; 160–170° decken mehr ab.

Stromversorgung: Rückfahrscheinwerfer anzapfen

Eine Kamera mit Kabel bekommt ihren Strom meist vom Rückfahrscheinwerfer: Leuchtet er, ist die Kamera an – und das Display schaltet auf das Kamerabild um. So gehen Sie vor:

1. Plus-Leitung finden: Rückleuchte ausbauen, Zündung an, Rückwärtsgang einlegen (Handbremse an!). Mit einem Multimeter die Ader suchen, die nur im Rückwärtsgang Spannung führt.
2. Anschließen: Die Kamera-Plusleitung an diese Ader anschließen – sauber gelötet und isoliert oder mit einem hochwertigen Abzweigverbinder.
3. Masse: an den Massepunkt der Leuchte oder einen blanken Karosseriepunkt.
4. Signalleitung: Viele Kameras haben eine zusätzliche Triggerleitung zum Display, das das Umschalten auslöst. Sie läuft zusammen mit dem Videokabel nach vorne.
5. Testen, bevor Sie die Verkleidung wieder schließen.

Achtung bei LED-Rückleuchten und neueren Fahrzeugen: Manche Autos prüfen die Lampen mit kurzen Stromimpulsen. Die Kamera kann dann flackern oder das Auto meldet einen Lampendefekt. In diesem Fall helfen ein Entstörfilter oder ein Anschluss über eine Werkstatt.

Übrigens: Auch eine Funkkamera braucht Strom – der Sender am Heck wird genauso an den Rückfahrscheinwerfer angeschlossen, es sei denn, er läuft mit Akku. Nur das Videokabel nach vorne fällt weg.

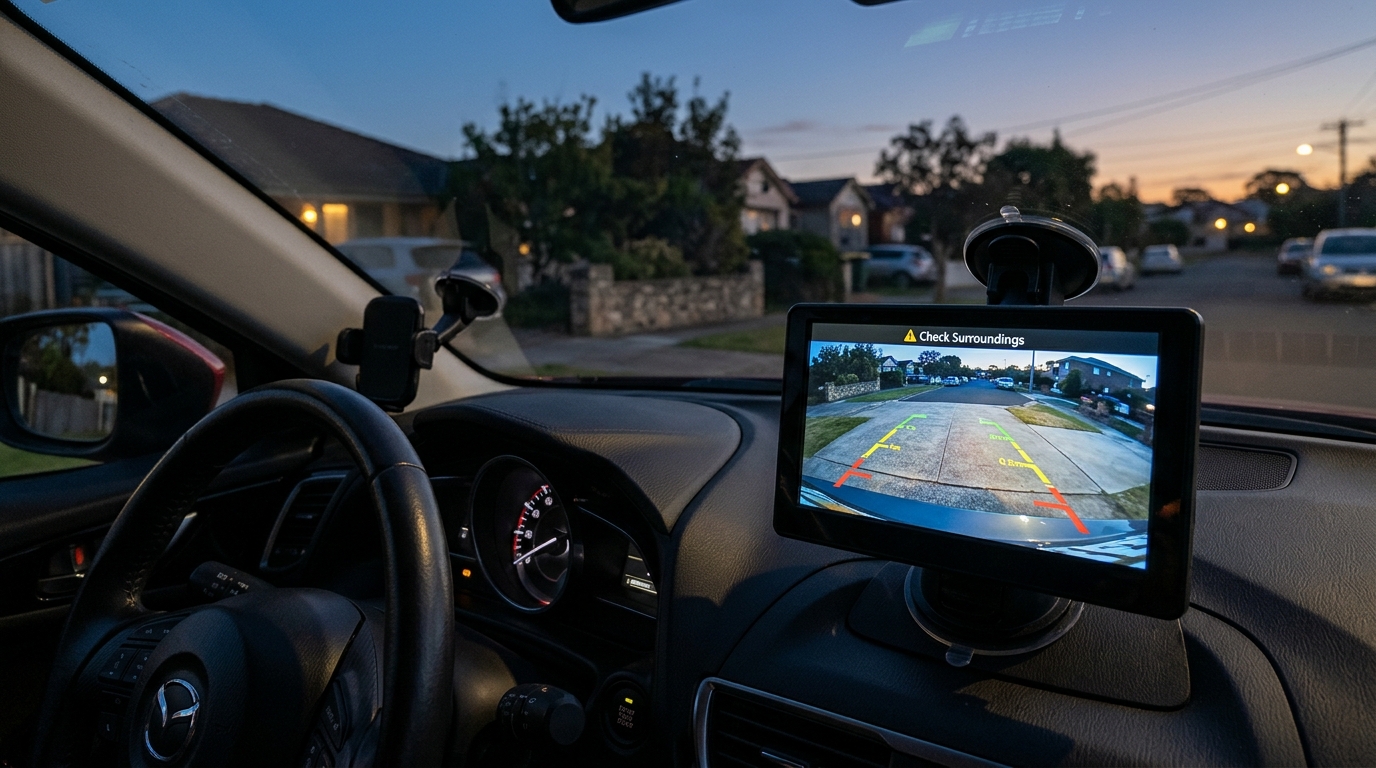

Bildqualität bei Nacht

Die Auflösung allein sagt wenig über das Nachtbild eines CarPlay Displays mit Rückfahrkamera. Wichtig sind auch Lichtempfindlichkeit, Beleuchtung und ein sauberes Objektiv:

• Auflösung: Die 7"-Kamera liefert 720p; das Display zeigt 1024 × 600 Pixel. Mehr Kamera-Auflösung, als das Display darstellen kann, bringt auf dem Bildschirm kaum etwas.
• Licht: Nachts beleuchtet hauptsächlich the Rückfahrscheinwerfer das Bild.
• Sauberkeit: Ein verschmiertes Objektiv streut nachts das Licht. Im Winter vor dem Rangieren kurz abwischen.
